Магнитно-приводный центробежный насос для жидкостей с низкой точкой вспышки

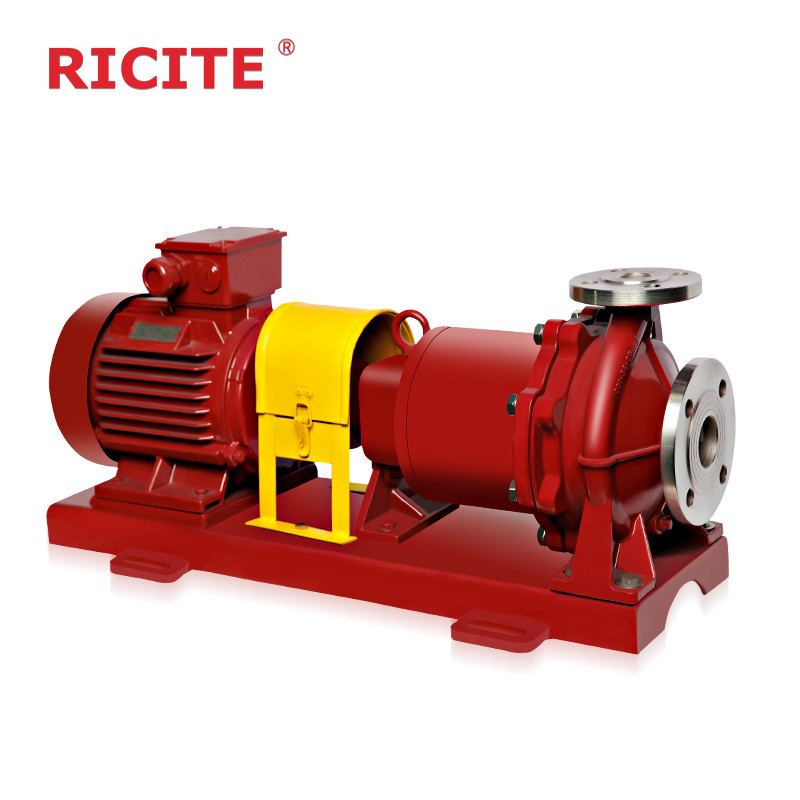

RMI Нержавеющая сталь Магнитное приводное центробежное насос

Описание

РМИМагнитный насос из нержавеющей стали - это тип насоса, который использует магнитную передачу, которая может отделять двигатель от корпуса насоса,избежать проблемы утечки жидкости в уплотнителе традиционных насосовВ основном он состоит из приводящих устройств, магнитных роторов, уплотнительных оболочек, статических уплотнений и других частей.

Его принцип работы заключается в использовании магнитной передачи для преобразования вращения электродвигателя в вращение корпуса насоса.электродвигатель приводит внешний магнитный ротор к вращению, и посредством индукции магнитного поля внутренний магнитный ротор ротора приводит тело насоса к вращению.можно избежать проблемы утечки динамических уплотнений, тем самым избегая утечки жидкости и загрязнения окружающей среды.

В целом, магнитные насосы из нержавеющей стали имеют отличную герметичность и могут предотвратить утечку жидкости, что делает их широко используемыми в отраслях промышленности с высокими требованиями к утечке жидкости и загрязнению.

Применение

Магнитный насос серии RMI подходит для нефтегазовой, химической, фармацевтической, электропластировой, пищевой, пленочной и полиграфической, очистки воды, национальной обороны и других отраслей промышленности,является идеальным насосом для транспортировки горючих, взрывоопасные, агрессивные, токсичные, очищенные и различные коррозионные жидкости.

Нагретые части магнитно-приводных насосов серии RMI изготовлены из нержавеющей стали, и эти насосы подходят для транспортировки среды с давлением не более 1,6 МПа, температурой не более 120 °C,и вязкость не более 30x 10-6 mz V / SПожалуйста, свяжитесь с продавцами, чтобы получить дополнительную поддержку, если давление больше 1,6 МПа, или температура превышает 120 градусов, или вам нужна тепловая куртка и т. Д.

Структурные особенности редактирования трансляции

Постоянный магнит

Постоянный магнит из редкоземельных постоянных магнитных материалов имеет широкий диапазон температур работы (-45-400 °C), высокую принудительность, хорошую анизотропию в направлении магнитного поля,и никакой демагнитизации, когда полюсы близки друг к другуЭто хороший источник магнитного поля.

Изоляционная оболочка

При использовании металлического изоляционного корпуса изоляционный корпус находится в синусоидном чередующемся магнитном поле,и Эдди ток индуцируется на сечении перпендикулярно направлению линии магнитной силы и преобразована в теплоВыражение для вихревого тока: где Pe - вихревой ток; K - постоянный; N - номинальная скорость насоса; T - магнитный момент передачи; F - давление внутри распределителя;D - Внутренний диаметр рукава распределителяПосле проектирования насоса n и T даются в условиях эксплуатации.и уменьшение вихревых токов можно рассматривать только с таких аспектов, как F и DВыбор неметаллических материалов с высокой сопротивляемостью и прочностью для изготовления изоляционных рукава оказывает значительное влияние на уменьшение вихревых токов.

Поток охлаждающей и смазочной жидкости

Когда насос работает, небольшое количество жидкости должно быть использовано для промывки и охлаждения кольцевой области между внутренним магнитным ротором и изоляционным рулоном,а также пар трения скользящего подшипникаСкорость потока охлаждающей жидкости обычно составляет 2% -3% от проектной скорости потока насоса, а кольцевая область разрыва между внутренним магнитным ротором и изоляционным рукавами генерирует высокое тепло из-за вихревых токов.При недостаточном количестве смазочного масла для охлаждения или если отверстие для промывки не гладкое или заблокировано, это приведет к тому, что температура среды будет выше рабочей температуры постоянного магнита, постепенно теряя магнетизм внутреннего магнитного ротора,и вызывая отказ магнитного приводаЕсли среда состоит из воды или жидкости на водной основе, повышение температуры в зоне кольцевого разрыва может поддерживаться на уровне 3-5 °C.повышение температуры в зоне кольцевого разрыва может поддерживаться на 5-8 °C.

скользящий подшипник

Материалы, используемые для магнитных насосных скользящих подшипников, включают импрегнированный графит, заполненный ПТФЕ, инженерную керамику и т. д. Благодаря отличной теплостойкости, коррозионной стойкости,и устойчивость к трению инженерной керамики, скользящие подшипники магнитных насосов в основном изготавливаются из инженерной керамики.расстояние между подшипниками не должно быть слишком маленьким, чтобы избежать несчастных случаев с удержанием вала.

Из-за того, что скользящие подшипники магнитного насоса смазываются транспортируемой средой,Для изготовления подшипников должны быть выбраны различные материалы на основе различных материалов и условий эксплуатации..

СТРАНИЦЫ

1, CFD (Computational Fluid Dynamics) конструкция гидравлических компонентов, широкий канал потока, высокая эффективность, низкая производительность NPSHr, меньшая радиальная сила.

2Увлажненные детали формируются с помощью точной формы литья, гладкой внутренней стенки потокового канала и высокой эффективности.

3Выберите высокопроизводительные постоянные магниты NdFeB (неодимовый железовой бор) и SmCo (самарийный кобальт), чтобы обеспечить достаточный магнитный момент.

4Низкий вихревой ток может быть разработан, так что эффективность насоса выше.

5Модульная конструкция деталей, легкая в обслуживании.

6. Простой подшипник и вал приняты высокое износостойкость, высокое коррозионное сопротивление SSiC, уникальный двойной подшипник конструкции позиционирования конструкции, с динамической структуры смазки,чтобы обеспечить стабильную производительность и продлить срок службы.

7Специальная конструкция смазки и охлаждения: транспортная среда используется для удаления тепла, генерируемого вихревым током на бане, и смазки плавного подшипника.так что осевая сила насоса может автоматически сбалансировать и обеспечить безопасное функционирование насоса.

8Контейнер изготовлен из высококачественной нержавеющей стали с передовыми технологиями, полностью сливается (при остановке на ремонт) и автоматически опустошается (при перезагрузке).

9Тепловая куртка, охлаждающая куртка или высокотемпературная куртка могут быть добавлены, если это требуется.

Параметры:

Модель кодирования:

Модели:

Более 10 000+ клиентов в химической, фармацевтической, новой энергетике, электронной алюминиевой фольге и других отраслях промышленности выбрали продукты RICITE (магнитно-приводные насосы, химические консервные моторные насосы,насосы диафрагмы, механические уплотнительные центробежные насосы и т. д.), а также Ricite (Zhejiang) Science & Technology Co., Ltd. участвовала в редактировании нескольких отраслевых технических стандартов и спецификаций,и завоевал почетные звания высокотехнологичныхRicite (Zhejiang) Science & Technology Co., Ltd. занимается производством беспроницаемых насосов,и придерживается цели разработки насосов магнитного привода, химические консервные моторные насосы и другие насосы, и преследует технологические инновации и предоставляет клиентам надежные, экономичные и энергосберегающие насосы и услуги.
